- 8-дюймовий ємнісний сенсорний екран Usb Raspberry Pi: частково промислове застосування, структура Glass+Glass, сильна ефективність захисту від перешкод, спеціальна обробка поверхні --AG AR AF, із сенсорним контролером Cypress IC може підтримувати функцію рукавичок, водо- базова функція та функція товстого покриття, які в основному використовуються в зовнішньому обладнанні, чистому промисловому обладнанні, медичному обладнанні та обладнанні для розумної побутової техніки, можуть підтримувати налаштування глибини, включаючи структурні частини та спеціальну обробку поверхні;
-Цей 8-дюймовий модуль із ємнісним сенсорним екраном із загартованим склом товщиною 3 мм, він відповідає стандартам тестування IK8, має гарну ударостійкість, інтерфейс дисплея RGB і незалежне джерело підсвічування, модуль застосовує процес повітряного з’єднання, інтерфейс ємнісного сенсорного екрана IIC, приймає рішення Cypress, має чудову ефективність захисту від перешкод. він більше підходить для деяких додатків із складним середовищем додатків, а область застосування дуже широка.

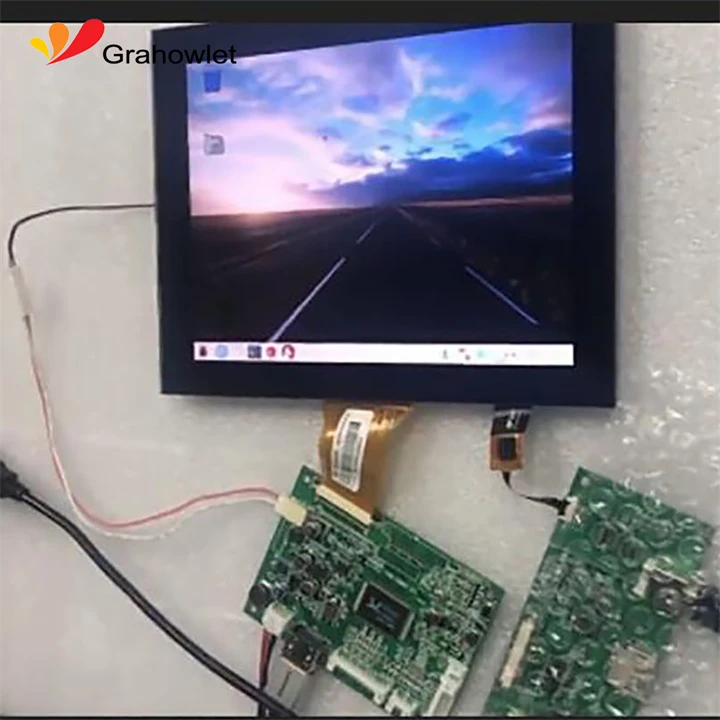

-Можна зв'язатися з 8-дюймовим ємнісним сенсорним екраномRaspberry Pi через інтерфейс USB і HDMI, ємнісну сенсорну панель із 6-контактним інтерфейсом IIC, ми можемо надати плату мосту «IIC TO USB»; 8-дюймовий РК-екран TFT з інтерфейсом RGB може забезпечити плату драйвера «RGB TO HDMI».
| Номер моделі | HX0801804 V1.0 | Номер PCAP | HX0801803 |
| Бренд | Граховлет | Тип інтерфейсу | I2C/USB |
| Розмір | 8.0 дюйм | Структура | Скло+Скло |
| Робоча температура | -20 градус - 70 градус | Контролер IC | CYTMA568 |
| Температура зберігання | -30 градус - 80 градус | Точки дотику | 1~10 балів |
| Якість склеювання | Повітряне склеювання | Напруга живлення | 2.8V - 3.3V |
| Контурний розмір | 193.00(Ш)x151.00(В)x10,45(Г)мм | Номер TFT | HX080NA-06A-33B |
| Зона перегляду | 163.00(Ш)x122,50(В)мм | роздільна здатність | 800x600 |
| Активна зона | 161.00(Ш)x121,50(В)мм | Тип інтерфейсу | RGB/HDMI/VGA |
| Системи підтримки | Windows/Android/Linux тощо. | Яскравість | 900 кд/㎡ |
| Гарантія | 1 рік | Кут огляду | 70/70/50/70 |
Технічні запитання та відповіді
З: Чи є якісь пропозиції щодо модуля ємнісного сенсорного екрана solutoin, який безпосередньо використовується в raspberry pi та orange pi?
A: У нас є кілька зрілих проектів, і найкращий спосіб – підключити сенсорний екран безпосередньо через інтерфейс USB до Raspberry Pi або orange Pi, а дисплей можна підключити безпосередньо через інтерфейс HDMI, таким чином можна реалізувати все рішення. через plug and play. Сенсорний екран великого розміру буде розроблено безпосередньо з інтерфейсом USB, малий розмір зазвичай розроблено з інтерфейсом IIC, тому ми зробимо це, це надамо плату, яка перетворює IIC на USB. проте клієнтам необхідно зв’язатися з нашими техніками, щоб перевірити конфігурацію та систему програмного забезпечення. Для відображення ми можемо надати RGB до HDMI, LVDS до HDMI, MPI до HDMI, EDP до HDMI та інші плати драйверів для реалізації з’єднання з Raspberry Pi та orange pi;
З: Який принцип роботи ємнісного сенсорного екрана для досягнення мультидотику?
A: Коли палець торкається ємнісного екрана, це впливає на зв’язок між двома електродами поблизу точки дотику, таким чином змінюючи ємність між двома електродами. При виявленні взаємної ємності бічні електроди послідовно випромінюють сигнали імпульсу збудження, а всі поздовжні електроди отримують сигнали одночасно, так що можна отримати значення ємності всіх перетинів бічного і поздовжнього електродів, тобто ємність двовимірної площини всього сенсорного екрана. Відповідно до даних зміни двовимірної ємності сенсорного екрана можна обчислити координати кожної точки дотику. Тобто реальні багатоточкові координати можуть бути обчислені для реалізації мультидотику;
